Verschraubung
Verschraubungen aus Edelstahl.

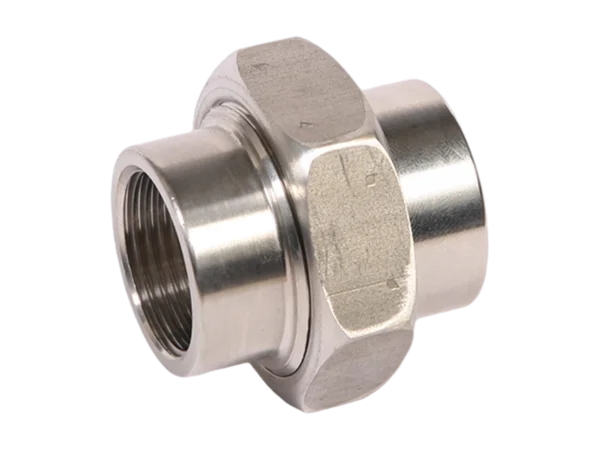

Nr. 311
Verschraubung Innengewinde flach dichtend
- Werkstoff
- 1.4571 gedreht oder Feinguß 1.4401 / 316
- Lieferbare Größen
- 1/8" – 2"
| Größe | NW | SW ÜWM | Gew. ÜWM |
|---|---|---|---|
| 1/8" | 6 | 27 | G 1/2" |
| 1/4" | 8 | 32 | G 3/4" |
| 3/8" | 10 | 32 | G 3/4" |
| 1/2" | 15 | 41 | G 1" |
| 3/4" | 20 | 50 | G 1 1/4" |
| 1" | 25 | 55 | G 1 1/2" |
| 1 1/4" | 32 | 65 | M 55x2 |
| 1 1/2" | 40 | 70 | G 2" |
| 2" | 50 | 85 | G 2 1/2" |
Nr. 312
Verschraubung Innengewinde konisch dichtend
- Werkstoff
- 1.4571 gedreht oder Feinguß 1.4401 / 316
- Lieferbare Größen
- 1/8" – 2"
| Größe | NW | SW ÜWM | Gew. ÜWM |
|---|---|---|---|
| 1/8" | 6 | 27 | G 1/2" |
| 1/4" | 8 | 32 | G 3/4" |
| 3/8" | 10 | 32 | G 3/4" |
| 1/2" | 15 | 41 | G 1" |
| 3/4" | 20 | 50 | G 1 1/4" |
| 1" | 25 | 55 | G 1 1/2" |
| 1 1/4" | 32 | 65 | M 55x2 |
| 1 1/2" | 40 | 70 | G 2" |
| 2" | 50 | 85 | G 2 1/2" |

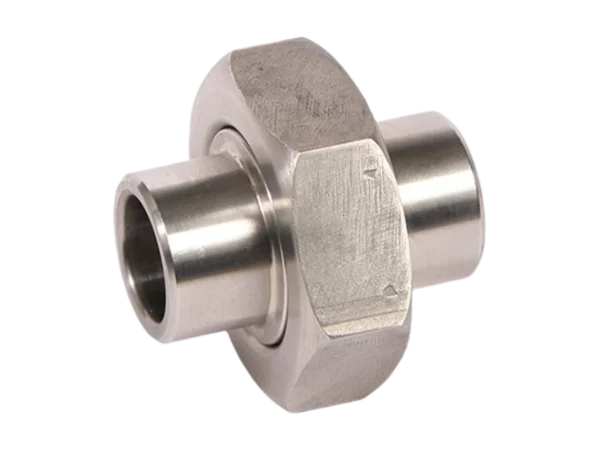

Nr. 313
Schweißverschraubung konisch dichtend
- Werkstoff
- 1.4571 gedreht oder Feinguß 1.4401 / 316
- Lieferbare Größen
- 1/8" – 2"
| Größe | NW | SW ÜWM | Gew. ÜWM |
|---|---|---|---|
| 1/8" 10,2 x 2,00mm | 6 | 27 | G 1/2" |
| 1/4" 13,5 x 2,30 mm | 8 | 32 | G 3/4" |
| 3/8" 17,2 x 2,30 mm | 10 | 32 | G 3/4" |
| 1/2" 21,3 x 2,60 mm | 15 | 41 | G 1" |
| 3/4" 26,9 x 2,60 mm | 20 | 50 | G 1 1/4" |
| 1" 33,7 x 3,20 mm | 25 | 55 | G 1 1/2" |
| 1 1/4" 42,4 x 3,20 mm | 32 | 65 | M 55x2 |
| 1 1/2" 48,3 x 3,20 mm | 40 | 70 | G 2" |
| 2" 60,3 x 3,60 mm | 50 | 85 | G 2 1/2" |
Nr. 314
Schweißverschraubung flach dichtend
- Werkstoff
- 1.4571 gedreht oder Feinguß 1.4401 / 316
- Lieferbare Größen
- 1/8" – 2"
| Größe | NW | SW ÜWM | Gew. ÜWM |
|---|---|---|---|
| 1/8" 10,2 x 2,00mm | 6 | 27 | G 1/2" |
| 1/4" 13,5 x 2,30 mm | 8 | 32 | G 3/4" |
| 3/8" 17,2 x 2,30 mm | 10 | 32 | G 3/4" |
| 1/2" 21,3 x 2,60 mm | 15 | 41 | G 1" |
| 3/4" 26,9 x 2,60 mm | 20 | 50 | G 1 1/4" |
| 1" 33,7 x 3,20 mm | 25 | 55 | G 1 1/2" |
| 1 1/4" 42,4 x 3,20 mm | 32 | 65 | M 55x2 |
| 1 1/2" 48,3 x 3,20 mm | 40 | 70 | G 2" |
| 2" 60,3 x 3,60 mm | 50 | 85 | G 2 1/2" |

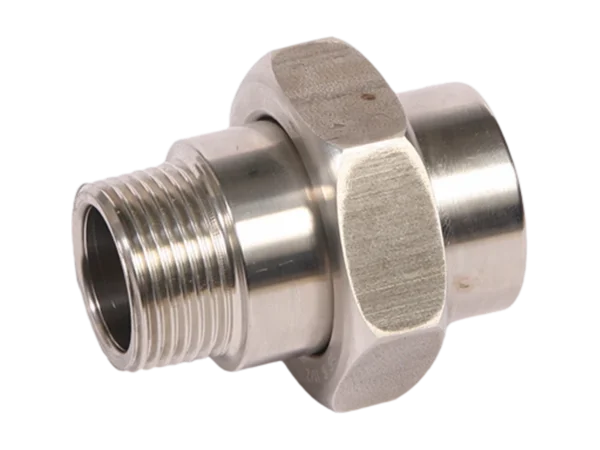

Nr. 315
Verschraubung Innen / Aussengewinde konisch dichtend
- Werkstoff
- 1.4571 gedreht oder Feinguß 1.4401 / 316
- Lieferbare Größen
- 1/8" – 2"
| Größe | NW | SW ÜWM | Gew. ÜWM |
|---|---|---|---|
| 1/8" | 6 | 27 | G 1/2" |
| 1/4" | 8 | 32 | G 3/4" |
| 3/8" | 10 | 32 | G 3/4" |
| 1/2" | 15 | 41 | G 1" |
| 3/4" | 20 | 50 | G 1 1/4" |
| 1" | 25 | 55 | G 1 1/2" |
| 1 1/4" | 32 | 65 | M 55x2 |
| 1 1/2" | 40 | 70 | G 2" |
| 2" | 50 | 85 | G 2 1/2" |
Nr. 316
Verschraubung Innen / Aussengewinde flach dichtend
- Werkstoff
- 1.4571 gedreht oder Feinguß 1.4401 / 316
- Lieferbare Größen
- 1/8" – 2"
| Größe | NW | SW ÜWM | Gew. ÜWM |
|---|---|---|---|
| 1/8" | 6 | 27 | G 1/2" |
| 1/4" | 8 | 32 | G 3/4" |
| 3/8" | 10 | 32 | G 3/4" |
| 1/2" | 15 | 41 | G 1" |
| 3/4" | 20 | 50 | G 1 1/4" |
| 1" | 25 | 55 | G 1 1/2" |
| 1 1/4" | 32 | 65 | M 55x2 |
| 1 1/2" | 40 | 70 | G 2" |
| 2" | 50 | 85 | G 2 1/2" |
